Hahn & Sohn Dieselgenerator C45

Der C45 ist ein Diesel-Stromerzeuger für Werkstätten, Baustellen, Betriebe und die Notstromversorgung, wenn dreiphasiger Strom mit 400 V / 50 Hz benötigt wird (der Alternator ist für 230/400 V ausgelegt). Der Motor Cummins 4BT3.9-G2 verfügt über 4 Zylinder und 3,9 l Hubraum, ist turboaufgeladen und arbeitet mit einer Nenndrehzahl von 1.500 U/min.. Die Drehzahl wird durch einen elektronischen Regler gesteuert.

• Der elektrische Teil besteht aus einem einlagerigen Alternator Stamford S1L2-K1 mit bürstenloser Selbsterregung, Schutzart IP 23, Isolationsklasse H und einer Spannungsregelgenauigkeit von ±0,5 %. Der Alternator verfügt über 12 Anschlüsse.
• Die Steuerung übernimmt die ComAp InteliLite 4 AMF25 mit 7-stelligem Display, integriertem Drehzahlregler und AVR. Die Einheit überwacht die Generatorleistung (kW, kVA), schützt vor Überlastung und überwacht Startfehler. Das Bedienfeld befindet sich hinter einem transparenten Sichtfenster im Gehäuse und an der Seite befindet sich eine Not-Aus-Taste.

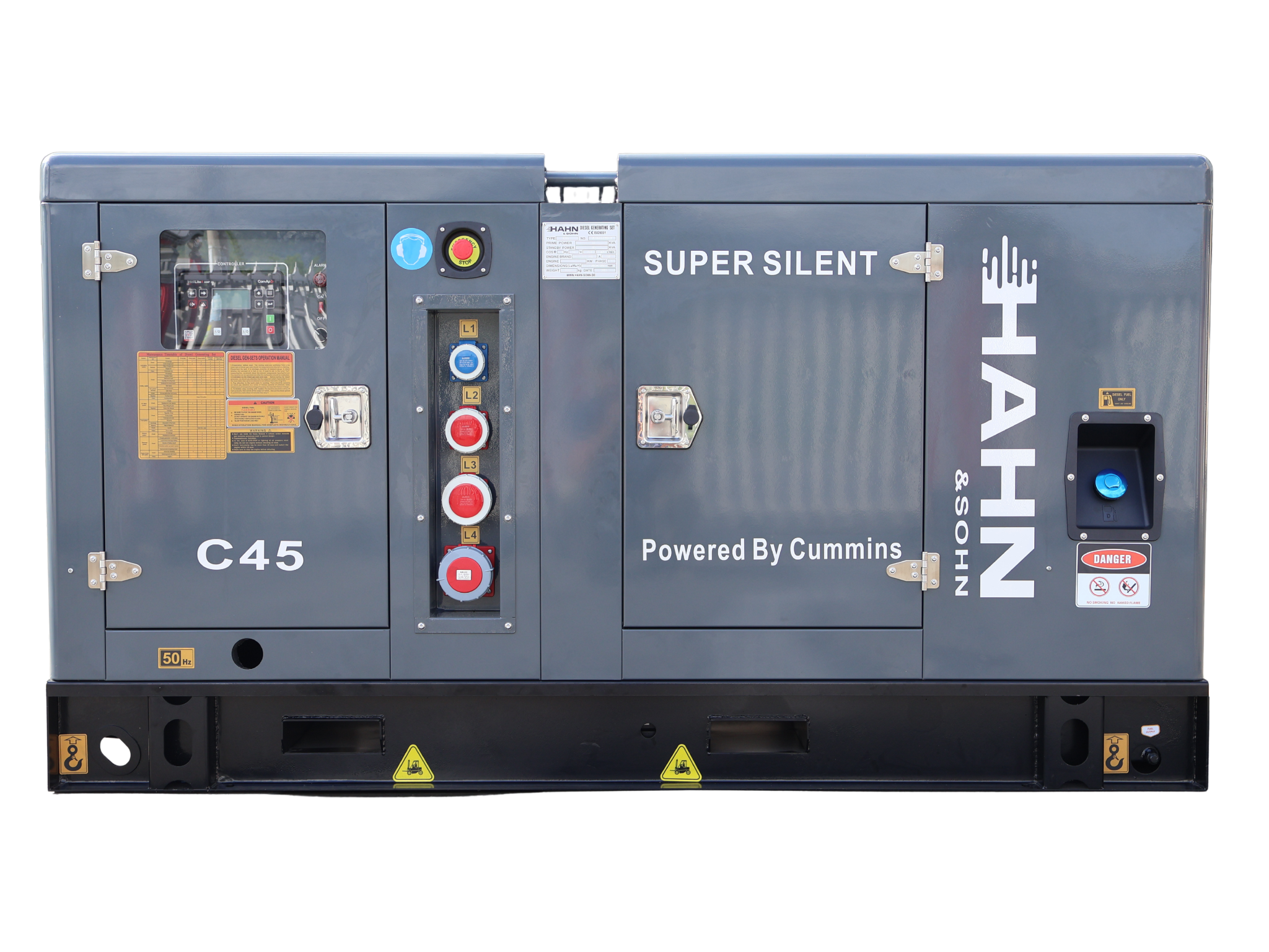

• Direkt an der Maschine befinden sich vier Industriesteckdosen auf einer gemeinsamen Leiste: eine blaue und drei rote, gekennzeichnet mit L1-L4. Der Verteiler enthält einen vierpoligen CHINT-Hauptschutzschalter 63 A mit Fehlerstromschutz sowie einen Satz Schutzschalter für die einzelnen Ausgänge. Das Gehäuse wird mit Schlössern verschlossen und der Motorraum ist von beiden Seiten zugänglich.
• Der Dieselkraftstoff wird über den Einfüllstutzen an der Seite des Gehäuses in den im Rahmen integrierten 120-l-Tank eingefüllt. Der Verbrauch bei Dauerleistung beträgt 9,3 l/h bei 100 %, 7,3 l/h bei 75 %, 5,3 l/h bei 50 % und 3,4 l/h bei 25 % Last. Aus dem Tankvolumen ergibt sich eine Betriebsdauer von etwa 12,9 Stunden bei 100 % Last. Zur Ausstattung der Maschine gehören Kraftstoff-, Öl- und Luftfilter sowie eine Abgasanlage mit Schalldämpfer. Der Grundrahmen verfügt über Aufnahmen für einen Gabelstapler und Hebeösen für die Handhabung mit einem Kran.

Warum Kunden ihn wählen

• Cummins-Motor und Stamford-Alternator - Markenkomponenten, direkt am Gehäuse angegeben.
• Dreiphasiger 400-V-Ausgang mit einer Leistung von 40 kVA (Prime) / 45 kVA (Standby).
• Leises Gehäuse - 72 dB in 7 m Entfernung.
• 120-l-Tank im Rahmen - etwa 12,9 Stunden Betrieb bei 100 % Last.
• ComAp AMF25-Steuereinheit mit Display, Schutzfunktionen und Notabschaltung.
• Industriesteckdosen direkt an der Maschine und Schutzschalter im abschließbaren Verteiler.
• Garantie 12 Monate oder 1.000 Betriebsstunden auf Motor und Alternator (je nachdem, was zuerst eintritt).

Praxistipp

Berücksichtigen Sie bei der Planung des Aufstellorts das Gewicht von 1.040 kg und die Abmessungen von 2.280 x 950 x 1.250 mm. Der Grundrahmen verfügt über Aufnahmen für einen Gabelstapler und Hebeösen. Lassen Sie den elektrischen Netzanschluss und eine eventuelle automatische Umschaltung von einer qualifizierten Elektrofachkraft durchführen.

Wichtige Eigenschaften

• Leistung 40 kVA / 32 kW (Prime), 45 kVA / 35 kW (Standby)
• Kraftstoff: Diesel, Tank 120 l
• Spannung 400 V, 50 Hz, dreiphasig, Nennstrom 59 A
• Motor Cummins 4BT3.9-G2, 4 Zylinder, 3,9 l, Turbo
• Alternator Stamford S1L2-K1, IP 23, Isolationsklasse H, AVR ±0,5 %
• Steuereinheit ComAp InteliLite 4 AMF25, 7-stelliges Display
• Geräuschpegel 72 dB in 7 m Entfernung
• Hauptschutzschalter 63 A, vier Steckdosen an der Maschine, Not-Aus-Taste
• Garantie 12 Monate / 1.000 Stunden

Verwendung / Installation / Bedienung

• Für den Betrieb mit Diesel (Dieselkraftstoff) bestimmt.
• Die Maschine wird als komplette Einheit geliefert auf einem Rahmen, der für die Handhabung mit Gabelstapler und Kran ausgelegt ist.
• Der Anschluss an das Stromnetz muss von einer qualifizierten Elektrofachkraft durchgeführt werden.
• Die Anleitung für Installation, Bedienung und Wartung (Sicherheitshinweise, Installation, Handhabung, Inbetriebnahme, Wartung der Batterie) steht beim Produkt zum Download bereit.
• Betriebsstoffe: Motoröl 10,9 l, Kühlmittel (nur Motor) 7,2 l.
