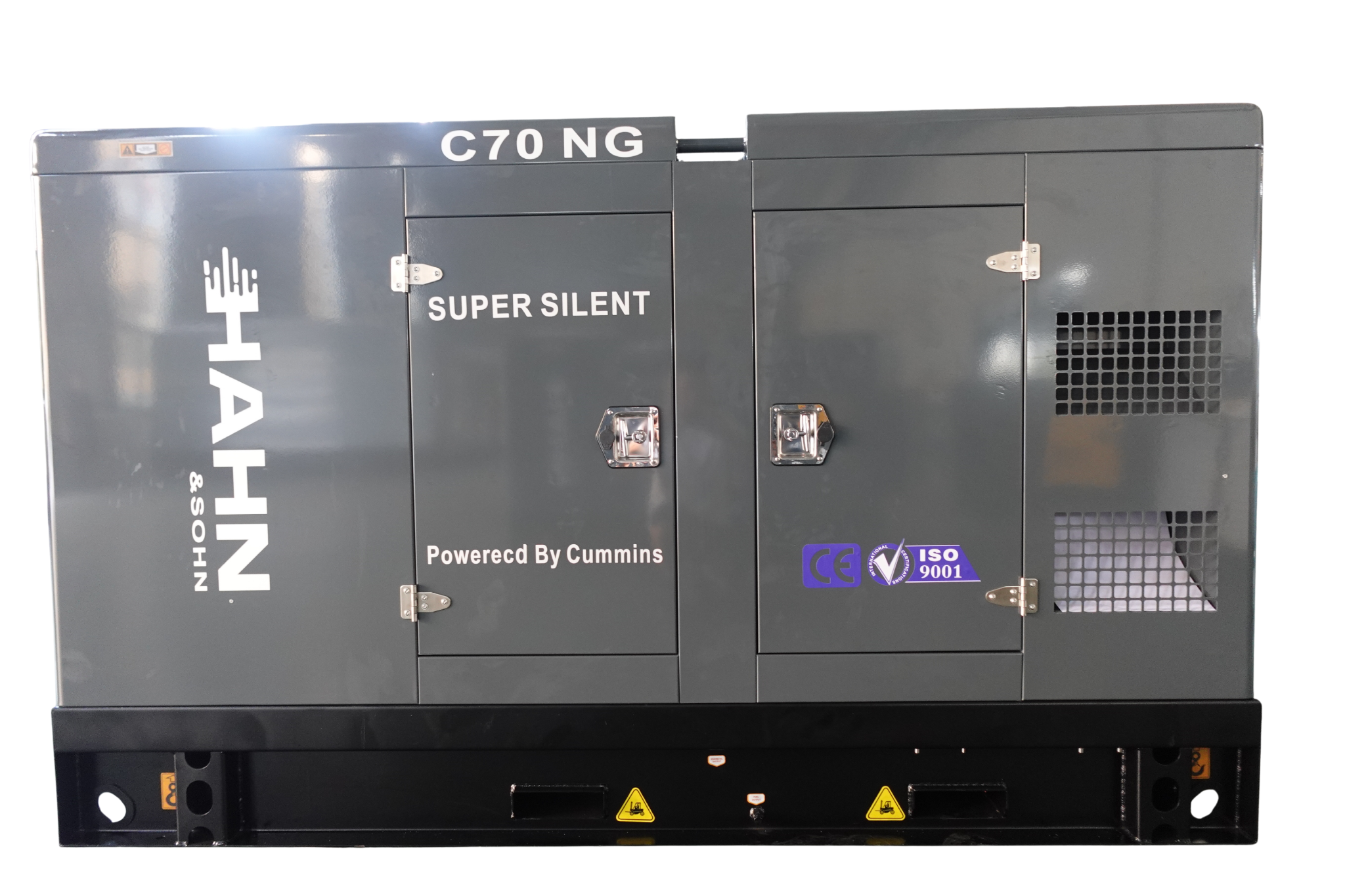

Gasgenerator Hahn & Sohn C70NG

Der C70NG ist ein Gas-Stromerzeuger für Standorte, an denen Erdgas verfügbar ist und dreiphasiger Strom mit 400 V / 50 Hz sowie einer Leistung von bis zu 68,75 kVA benötigt wird. Der Motor Cummins 4BTAA3.9-G58 verfügt über 4 Zylinder und 3,9 l Hubraum, ist turboaufgeladen und mit Ladeluftkühlung (Luft-Luft) ausgestattet. Die Nenndrehzahl beträgt 1.500 U/min. und die Drehzahlregelung übernimmt das Motorsteuergerät (ECU).

• Der elektrische Teil besteht aus einem einlagerigen Alternator Stamford S1L2-Y1/50KW mit bürstenloser Selbsterregung, Schutzart IP 23, Isolationsklasse H und einer Spannungsregelgenauigkeit von ±0,5 %. Der Alternator verfügt über 12 Anschlüsse.
• Die Steuerung übernimmt die ComAp InteliLite 4 AMF25 mit 7-stelligem Display, integriertem Drehzahlregler und AVR. Die Einheit überwacht die Generatorleistung (kW, kVA), schützt vor Überlastung, überwacht Startfehler und ermöglicht eine Notabschaltung.
• Der Gasbereich des Motorraums umfasst eine Gasleitung mit Ventil, ein Manometer und einen Gasdetektor mit digitalem Display. Das Gehäuse ist innen mit schallabsorbierendem Material ausgekleidet, die Türen werden mit Schlössern verschlossen und der Motorraum ist von beiden Seiten zugänglich.
• Gasverbrauch bei Dauerleistung: 19 m³/h bei 100 %, 15 m³/h bei 75 %, 10 m³/h bei 50 % und 5 m³/h bei 25 % Last.
• Direkt an der Maschine befinden sich vier industrielle dreiphasige Steckdosen auf einer gemeinsamen Leiste, gekennzeichnet mit L1-L4. Der Verteiler enthält einen vierpoligen CHINT-Hauptschutzschalter 100 A mit Fehlerstromschutz sowie einen Satz Schutzschalter für die einzelnen Ausgänge. Das Bedienfeld befindet sich hinter einem transparenten Sichtfenster und am Gehäuse befindet sich eine Not-Aus-Taste. Der Grundrahmen verfügt über Aufnahmen für einen Gabelstapler.

Warum Kunden ihn wählen

• Gasantrieb - Betrieb mit Erdgas aus dem Leitungsnetz, ohne Nachfüllen von Diesel oder Benzin.
• Cummins-Motor und Stamford-Alternator - Markenkomponenten.
• Dreiphasiger 400-V-Ausgang mit einer Leistung von 62,5 kVA (Prime) / 68,75 kVA (Standby) - für Betriebe, Baustellen und die Notstromversorgung.
• Schallgedämmtes Gehäuse - 74 dB in 7 m Entfernung.
• ComAp AMF25-Steuereinheit mit Display und Schutzfunktionen.
• Gasdetektor im Motorraum.
• Industriesteckdosen direkt an der Maschine und Schutzschalter mit Fehlerstromschutz.
• Garantie 12 Monate oder 1.000 Betriebsstunden auf Motor und Alternator (je nachdem, was zuerst eintritt).

Praxistipp

Berücksichtigen Sie bei der Planung der Installation das Gewicht von 1.196 kg und die Abmessungen von 2.500 x 1.050 x 1.500 mm. Der Anschluss an die Gasleitung und die Abgasanlage muss von einem entsprechend zugelassenen Fachbetrieb durchgeführt werden.

Wichtige Eigenschaften

• Leistung 62,5 kVA / 50 kW (Prime), 68,75 kVA / 55 kW (Standby)
• Kraftstoff: Erdgas
• Spannung 400 V, 50 Hz, dreiphasig, Nennstrom 89 A
• Motor Cummins 4BTAA3.9-G58, 4 Zylinder, 3,9 l, Turbo mit Ladeluftkühlung
• Alternator Stamford S1L2-Y1/50KW, IP 23, Isolationsklasse H, AVR ±0,5 %
• Steuereinheit ComAp InteliLite 4 AMF25, 7-stelliges Display
• Geräuschpegel 74 dB in 7 m Entfernung
• Gasdetektor und Gasleitung mit Ventil und Manometer
• Hauptschutzschalter 100 A, vier Steckdosen an der Maschine, Not-Aus-Taste
• Garantie 12 Monate / 1.000 Stunden

Verwendung / Installation / Bedienung

• Für den Betrieb mit Erdgasversorgung bestimmt.
• Die Maschine wird als komplette Einheit auf einem Rahmen geliefert, der für die Handhabung mit einem Gabelstapler ausgelegt ist.
• Die Installation der Gasversorgung, der Abgasanlage und der Anschluss an das Stromnetz müssen von einem entsprechend zugelassenen Fachbetrieb durchgeführt werden.
• Die Anleitung für Installation, Bedienung und Wartung (Sicherheitshinweise, Installation, Handhabung, Inbetriebnahme, Wartung der Batterie) steht beim Produkt zum Download bereit.
• Betriebsstoffe: Motoröl 16,4 l, Kühlmittel (nur Motor) 10 l.
