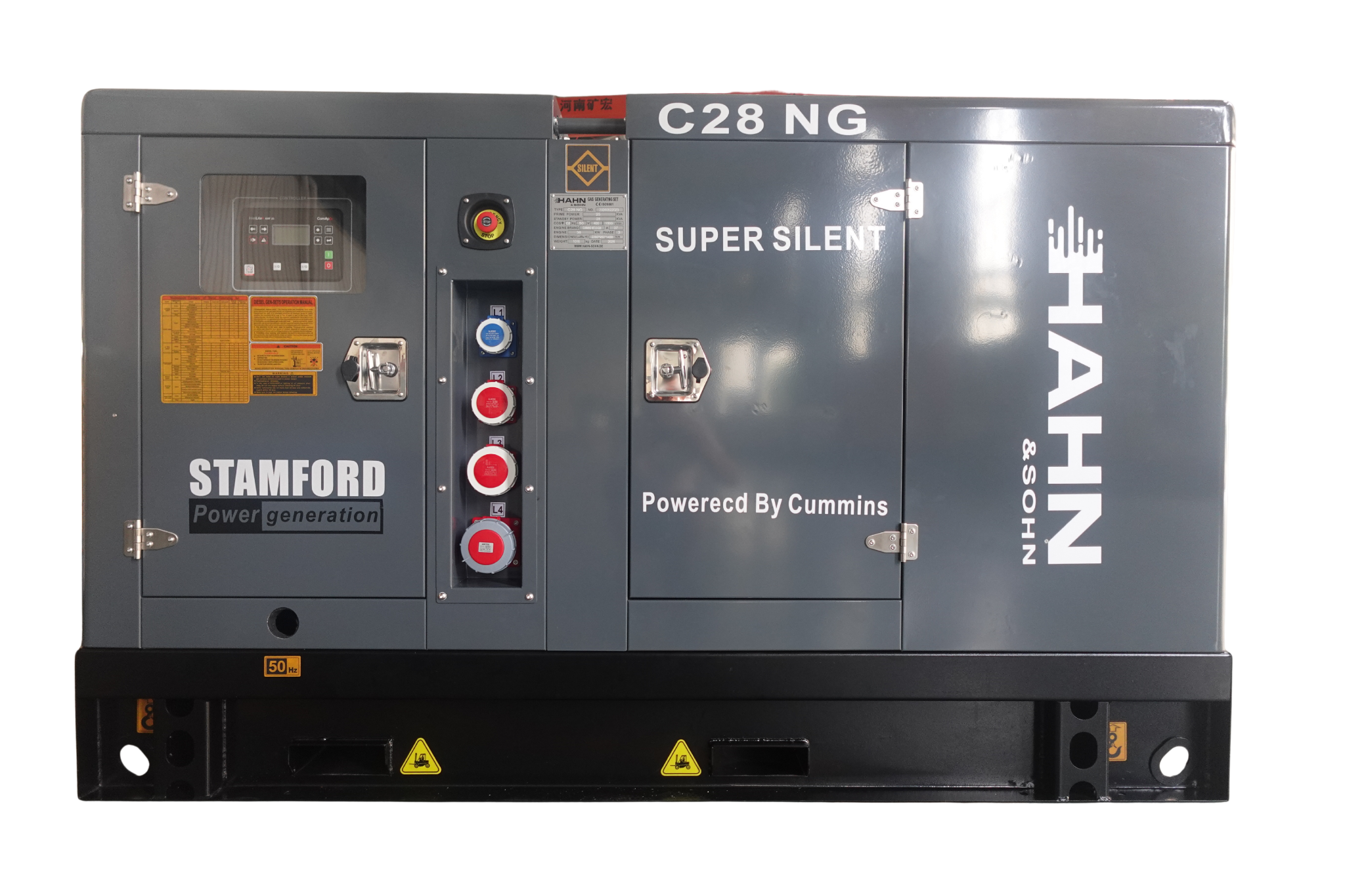

Gasgenerator Hahn & Sohn C28NG

Der C28NG ist ein Gas-Stromerzeuger für Standorte, an denen Erdgas verfügbar ist und dreiphasiger Strom mit 400 V / 50 Hz benötigt wird. Der Motor Cummins 4BT3.9-G36 verfügt über 4 Zylinder und 3,9 l Hubraum, ist turboaufgeladen und mit Ladeluftkühlung ausgestattet. Die Nenndrehzahl beträgt 1.500 U/min. und die Drehzahlregelung übernimmt das Motorsteuergerät (ECU).

• Der elektrische Teil besteht aus einem einlagerigen Alternator Stamford S0L2-M1/20KW mit bürstenloser Selbsterregung, Schutzart IP 23, Isolationsklasse H und einer Spannungsregelgenauigkeit von ±0,5 %. Der Alternator verfügt über 12 Anschlüsse.
• Die Steuerung übernimmt die ComAp InteliLite 4 AMF25 mit 7-stelligem Display, integriertem Drehzahlregler und AVR. Die Einheit überwacht die Generatorleistung (kW, kVA), schützt vor Überlastung und überwacht Startfehler. Am Gehäuse befindet sich eine Not-Aus-Taste.
• Direkt an der Maschine befinden sich vier Industriesteckdosen auf einer gemeinsamen Leiste: eine blaue und drei rote, gekennzeichnet mit L1-L4. Der Verteiler enthält einen vierpoligen CHINT-Hauptschutzschalter 40 A mit Fehlerstromschutz sowie einen Satz Schutzschalter für die einzelnen Ausgänge. Das Gehäuse wird mit Schlössern verschlossen und der Motorraum ist von beiden Seiten zugänglich.
• Der Gasbereich des Motorraums umfasst ein Ventil mit Magnetspule, einen Gasdruckregler, ein Manometer und einen Gasdetektor mit digitalem Display. Die Abgasanlage ist mit einer Isolierung ausgestattet. Der Grundrahmen verfügt über Aufnahmen für einen Gabelstapler und Hebeösen für die Handhabung mit einem Kran.
• Gasverbrauch bei Dauerleistung: 10 m³/h bei 100 %, 8 m³/h bei 75 %, 5 m³/h bei 50 % und 3 m³/h bei 25 % Last.

Warum Kunden ihn wählen

• Gasantrieb - Betrieb mit Erdgas aus dem Leitungsnetz, ohne Nachfüllen von Diesel oder Benzin.
• Cummins-Motor und Stamford-Alternator - Markenkomponenten, direkt am Gehäuse angegeben.
• Dreiphasiger 400-V-Ausgang - für Werkstätten, Baustellen, Betriebe und die Notstromversorgung.
• Leises Gehäuse - 72 dB in 7 m Entfernung.
• ComAp AMF25-Steuereinheit mit Display, Schutzfunktionen und Notabschaltung.
• Industriesteckdosen direkt an der Maschine und Schutzschalter im abschließbaren Verteiler.
• Garantie 12 Monate oder 1.000 Betriebsstunden auf Motor und Alternator (je nachdem, was zuerst eintritt).

Praxistipp

Berücksichtigen Sie bei der Planung der Installation das Gewicht von 1.016 kg und die Abmessungen von 2.288 x 950 x 1.400 mm. Der Grundrahmen verfügt über Aufnahmen für einen Gabelstapler und Hebeösen. Der Anschluss an die Gasleitung und die Abgasanlage muss von einem entsprechend zugelassenen Fachbetrieb durchgeführt werden.

Wichtige Eigenschaften

• Leistung 25 kVA / 20 kW (Prime), 28 kVA / 22 kW (Standby)
• Kraftstoff: Erdgas
• Spannung 400 V, 50 Hz, dreiphasig, Nennstrom 36 A
• Motor Cummins 4BT3.9-G36, 4 Zylinder, 3,9 l, Turbo mit Ladeluftkühlung
• Alternator Stamford S0L2-M1/20KW, IP 23, Isolationsklasse H, AVR ±0,5 %
• Steuereinheit ComAp InteliLite 4 AMF25, 7-stelliges Display
• Geräuschpegel 72 dB in 7 m Entfernung
• Hauptschutzschalter 40 A, Steckdosen an der Maschine, Not-Aus-Taste
• Gasdetektor, Druckregler und Magnetventil im Motorraum
• Garantie 12 Monate / 1.000 Stunden

Verwendung / Installation / Bedienung

• Für den Betrieb mit Erdgasversorgung bestimmt.
• Die Maschine wird als komplette Einheit geliefert auf einem Rahmen, der für die Handhabung mit Gabelstapler und Kran ausgelegt ist.
• Die Installation der Gasversorgung, der Abgasanlage und der Anschluss an das Stromnetz müssen von einem entsprechend zugelassenen Fachbetrieb durchgeführt werden.
• Die Anleitung für Installation, Bedienung und Wartung (Sicherheitshinweise einschließlich der Risiken von Gas-Stromerzeugern, Installation, Handhabung, Inbetriebnahme, Wartung der Batterie) steht beim Produkt zum Download bereit.
• Betriebsstoffe: Motoröl 16,4 l, Kühlmittel (nur Motor) 10 l.
