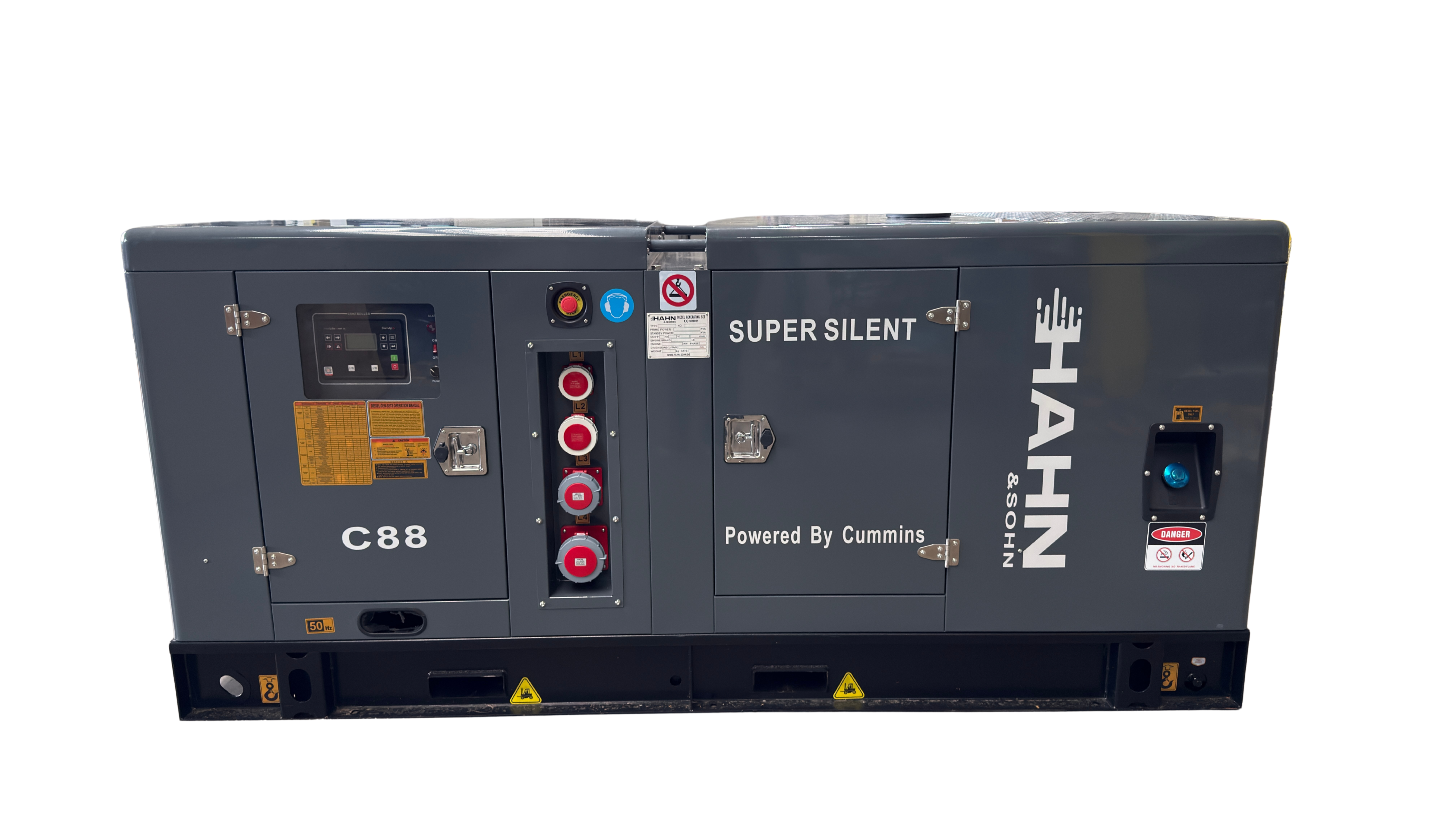

Dieselgenerator Hahn & Sohn C88

Der C88 ist ein Diesel-Stromerzeuger für Betriebe, Baustellen und die Notstromversorgung, wenn dreiphasiger Strom mit 400 V / 50 Hz benötigt wird (der Alternator ist für 230/400 V ausgelegt). Der Motor Cummins 4BTA3.9-G11 verfügt über 4 Zylinder und 3,9 l Hubraum, ist turboaufgeladen und mit Ladeluftkühlung ausgestattet und arbeitet mit einer Nenndrehzahl von 1.500 U/min.. Die Drehzahl wird durch einen elektronischen Regler gesteuert.

• Der elektrische Teil besteht aus einem einlagerigen Alternator Stamford UCI224G mit bürstenloser Selbsterregung, Schutzart IP 23, Isolationsklasse H und einer Spannungsregelgenauigkeit von ±0,5 %. Der Alternator verfügt über 12 Anschlüsse.
• Die Steuerung übernimmt die ComAp InteliLite 4 AMF25 mit 7-stelligem Display, integriertem Drehzahlregler und AVR. Die Einheit überwacht die Generatorleistung (kW, kVA), schützt vor Überlastung, überwacht Startfehler und ermöglicht eine Notabschaltung.
• Der Dieselkraftstoff wird in den im Rahmen integrierten 160-l-Tank eingefüllt. Der Verbrauch bei Dauerleistung beträgt 17,6 l/h bei 100 %, 13,2 l/h bei 75 %, 9,1 l/h bei 50 % und 5,3 l/h bei 25 % Last. Aus dem Tankvolumen ergibt sich eine Betriebsdauer von etwa 9,1 Stunden bei 100 % Last. Zur Ausstattung der Maschine gehören Kraftstoff-, Öl- und Luftfilter, Hauptschutzschalter und Abgasanlage mit Schalldämpfer.
• Direkt an der Maschine befinden sich vier industrielle dreiphasige Steckdosen auf einer gemeinsamen Leiste, gekennzeichnet mit L1-L4. Der Verteiler enthält einen vierpoligen CHINT-Hauptschutzschalter 160 A mit Fehlerstromschutz sowie einen Satz Schutzschalter für die einzelnen Ausgänge. Das Bedienfeld befindet sich hinter einem transparenten Sichtfenster und am Gehäuse befindet sich eine Not-Aus-Taste. Der Dieselkraftstoff wird über den Einfüllstutzen an der Seite des Gehäuses eingefüllt. Das Gehäuse wird mit Schlössern verschlossen und der Motorraum ist von beiden Seiten zugänglich. Der Grundrahmen verfügt über Aufnahmen für einen Gabelstapler.

Warum Kunden ihn wählen

• Cummins-Motor und Stamford-Alternator - Markenkomponenten.
• Dreiphasiger 400-V-Ausgang mit einer Leistung von 80 kVA (Prime) / 88 kVA (Standby).
• Schallgedämmtes Gehäuse - 72 dB in 7 m Entfernung.
• 160-l-Tank im Rahmen - etwa 9,1 Stunden Betrieb bei 100 % Last.
• ComAp AMF25-Steuereinheit mit Display und Schutzfunktionen.
• Industriesteckdosen direkt an der Maschine und Schutzschalter mit Fehlerstromschutz
• Garantie 12 Monate oder 1.000 Betriebsstunden auf Motor und Alternator (je nachdem, was zuerst eintritt).

Praxistipp

Berücksichtigen Sie bei der Planung des Aufstellorts das Gewicht von 1.310 kg und die Abmessungen von 2.750 x 1.050 x 1.250 mm. Lassen Sie den elektrischen Netzanschluss und eine eventuelle automatische Umschaltung von einer qualifizierten Elektrofachkraft durchführen.

Wichtige Eigenschaften

• Leistung 80 kVA / 64 kW (Prime), 88 kVA / 70 kW (Standby)
• Kraftstoff: Diesel, Tank 160 l
• Spannung 400 V, 50 Hz, dreiphasig, Nennstrom 115 A
• Motor Cummins 4BTA3.9-G11, 4 Zylinder, 3,9 l, Turbo mit Ladeluftkühlung
• Alternator Stamford UCI224G, IP 23, Isolationsklasse H, AVR ±0,5 %
• Steuereinheit ComAp InteliLite 4 AMF25, 7-stelliges Display
• Geräuschpegel 72 dB in 7 m Entfernung
• Hauptschutzschalter 160 A, vier Steckdosen an der Maschine, Not-Aus-Taste
• Garantie 12 Monate / 1.000 Stunden

Verwendung / Installation / Bedienung

• Für den Betrieb mit Diesel (Dieselkraftstoff) bestimmt.
• Die Maschine wird als komplette Einheit auf einem Rahmen geliefert, der für die Handhabung mit einem Gabelstapler ausgelegt ist.
• Der Anschluss an das Stromnetz muss von einer qualifizierten Elektrofachkraft durchgeführt werden.
• Die Anleitung für Installation, Bedienung und Wartung (Sicherheitshinweise, Installation, Handhabung, Inbetriebnahme, Wartung der Batterie) steht beim Produkt zum Download bereit.
• Betriebsstoffe: Motoröl 10,9 l, Kühlmittel (nur Motor) 8,3 l.
