AVR-Spannungsregler für den Dieselgenerator Hahn & Sohn HDE 9300SS3

AVR (Automatic Voltage Regulator) ist ein elektronischer Regler, der den Erregerstrom des Alternators steuert und dadurch die Ausgangsspannung des Stromerzeugers auf einem konstanten Wert hält. Ohne funktionsfähigen AVR schwankt die Spannung je nach Belastung - beim Einschalten eines Verbrauchers fällt sie ab, bei Entlastung steigt sie dagegen an. Für empfindliche Elektronik, Ladegeräte, Pumpen mit Frequenzumrichter oder Messtechnik ist eine stabile Spannung Voraussetzung für einen sicheren Betrieb.

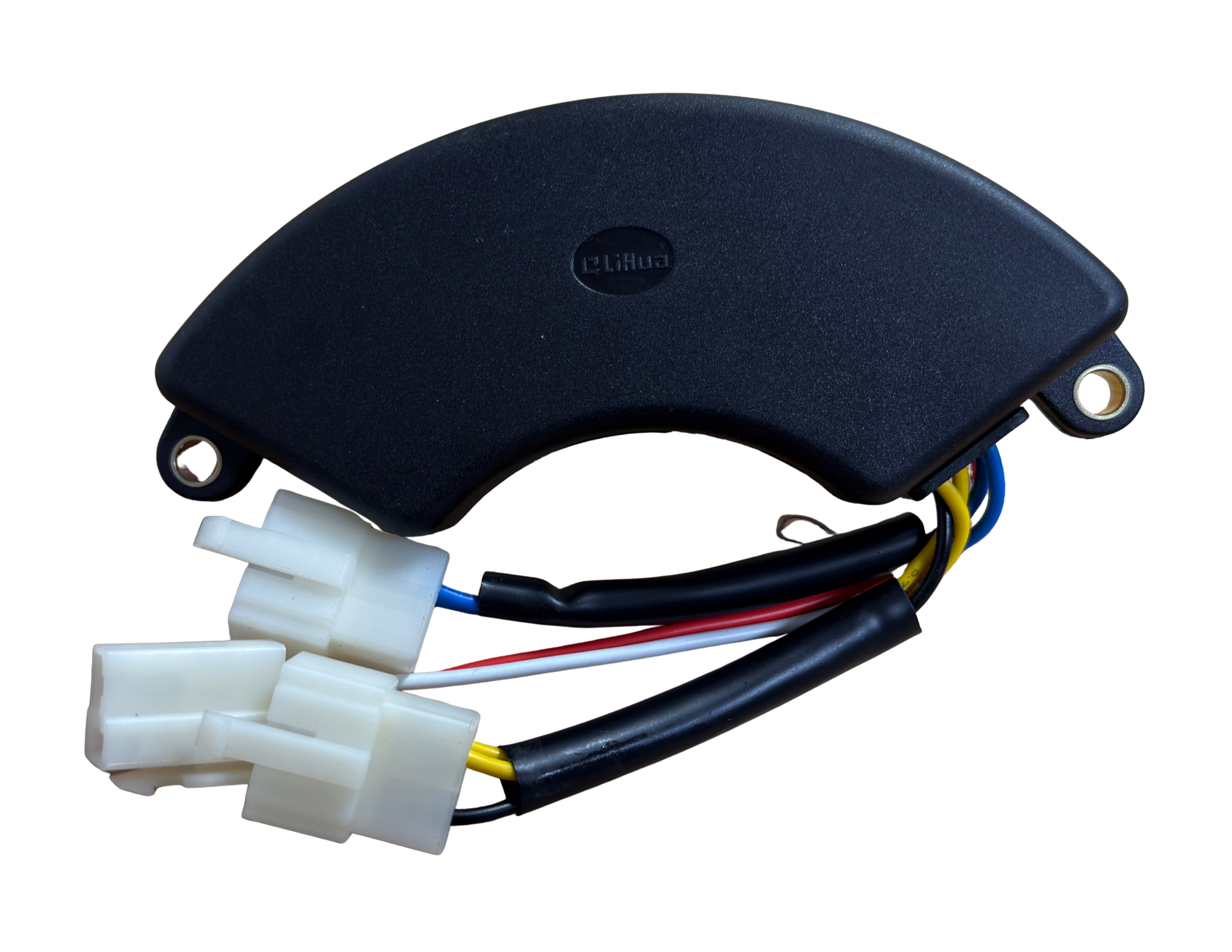

• Dieser Regler wird als originales Ersatzteil für den Diesel-Stromerzeuger Hahn & Sohn HDE 9300SS3 mit einzylindrigem Viertakt-Dieselmotor 499 cm³ und Ausgang 230/400 V, 50 Hz geliefert. Er passt dank der segmentförmigen (fächerförmigen) Gehäuseform, die dem Umfang der Generatorabdeckung folgt, in den Bereich des Alternators und wird mit zwei Schrauben über Montagebohrungen mit Metall-Durchführungen befestigt.
• Die Leiterplatte ist vollständig mit Harz vergossen. Der Verguss schützt die Elektronik vor Motorvibrationen, Feuchtigkeit und Staub, also vor Einflüssen, die beim Betrieb eines Stromerzeugers üblich sind. Bestandteil des Reglers ist ein Einstelltrimmer zur Feinabstimmung der Ausgangsspannung sowie ein Kühlkörper des Leistungselements. Der Anschluss erfolgt über sechs Leitungen in zwei Steckverbindern, sodass der Austausch kein Löten und keine Änderung der Verkabelung erfordert.

Warum Kunden ihn wählen

• Originalteil direkt für das Modell HDE 9300SS3 - keine Zweifel an der Kompatibilität
• Vergossene Elektronik, beständig gegen Vibrationen, Feuchtigkeit und Staub
• Steckverbinder-Anschluss - Austausch ohne Löten und ohne Eingriff in die Verkabelung
• Einstelltrimmer zur Feinabstimmung der Ausgangsspannung

Praxistipp

Schwankende Spannung, dauerhaft zu hohe oder umgekehrt zu niedrige Spannung an den Steckdosen und flackernde Lichter während des Betriebs des Stromerzeugers werden meistens durch einen defekten AVR verursacht. Bevor Sie den Regler austauschen, prüfen Sie auch die Kohlebürsten des Alternators und den Zustand der Steckverbinder - ein beschädigter oder oxidierter Kontakt verursacht die gleichen Probleme wie eine defekte Elektronik. Es ist sinnvoll, den AVR bei Stromerzeugern, die als Notstromquelle für ein Haus oder einen Betrieb dienen, als Reserve bereitzuhalten, da der Stromerzeuger ohne ihn nicht sicher belastet werden kann.

Wichtige Eigenschaften

• Automatischer Spannungsregler (AVR) für den Stromerzeuger
• Bestimmt für Hahn & Sohn HDE 9300SS3 (6-6,5 kW, 230/400 V, 50 Hz)
• Segmentförmige (fächerförmige) Form des Gehäuses zur Montage im Bereich des Alternators
• Mit Harz vergossene Leiterplatte
• Kühlkörper des Leistungselements
• Einstelltrimmer zur Feinabstimmung der Ausgangsspannung
• 6 Leitungen in zwei Steckverbindern
• 2 Montagebohrungen mit Metall-Durchführungen

Verwendung / Installation / Bedienung

Schalten Sie den Stromerzeuger vor dem Austausch aus, lassen Sie ihn abkühlen und klemmen Sie die Batterie ab. Der Regler befindet sich im Bereich des Alternators unter der Abdeckung. Ziehen Sie beide Steckverbinder ab, lösen Sie die zwei Befestigungsschrauben und entnehmen Sie den Regler. Montieren Sie das neue Teil an derselben Stelle und schließen Sie die Steckverbinder entsprechend den Leitungsfarben an - die Steckverbinder sind so geformt, dass sie nicht vertauscht werden können.

Starten Sie den Stromerzeuger nach der Montage ohne Belastung und messen Sie die Ausgangsspannung. Wenn sie vom Nennwert abweicht, passen Sie sie mit dem Einstelltrimmer an, immer nur in kleinen Schritten und mit laufender Messung. Nehmen Sie die Einstellung bei Nenndrehzahl des Motors vor. Wir empfehlen, den Austausch und die Einstellung einem Servicetechniker zu überlassen, da in der Nähe spannungsführender Stromkreise gearbeitet wird.
