Hahn & Sohn ATS-Schalter 125 A

Der ATS-Umschalter dient zur automatischen Sicherstellung der Stromversorgung eines Objekts oder einer Technologie bei einem Stromnetzausfall. In den Schaltschrank werden zwei Quellen geführt – die Hauptnetzversorgung und die Notstromversorgung vom Generator – wobei der Ausgang zur versorgten Last führt.

• Während des normalen Betriebs wird die Last aus dem Stromnetz versorgt. Die Steuereinheit überwacht kontinuierlich beide Quellen und bewertet deren Zustand. Sie kontrolliert Überspannung, Unterspannung, zu hohe oder zu niedrige Frequenz sowie Phasenausfall.
• Nach Wiederherstellung einer stabilen Netzversorgung schaltet der ATS die Last zurück auf das Versorgungsnetz. Der Generator bleibt anschließend für die eingestellte Zeit in Betrieb und erhält danach ein Signal zum Stoppen. Dieser Ablauf reduziert den Bedarf an manueller Bedienung und ermöglicht die automatische Wiederherstellung der Stromversorgung zum Beispiel in Betrieben, Technologien, Pumpen, Lagern oder weiteren Objekten, bei denen die Verfügbarkeit elektrischer Energie wichtig ist.
• Die konkrete Ausführung hat eine Nennspannung von 230/400 V, eine Strombelastbarkeit von 125 A und eine Steuerspannung von 24 V DC. Der interne Umschalter ist für drei Phasen und den Neutralleiter angeschlossen, also A, B, C und N. Separate Klemmen sind für den Netzeingang, den Generatoreingang und den Ausgang zur versorgten Last vorgesehen.

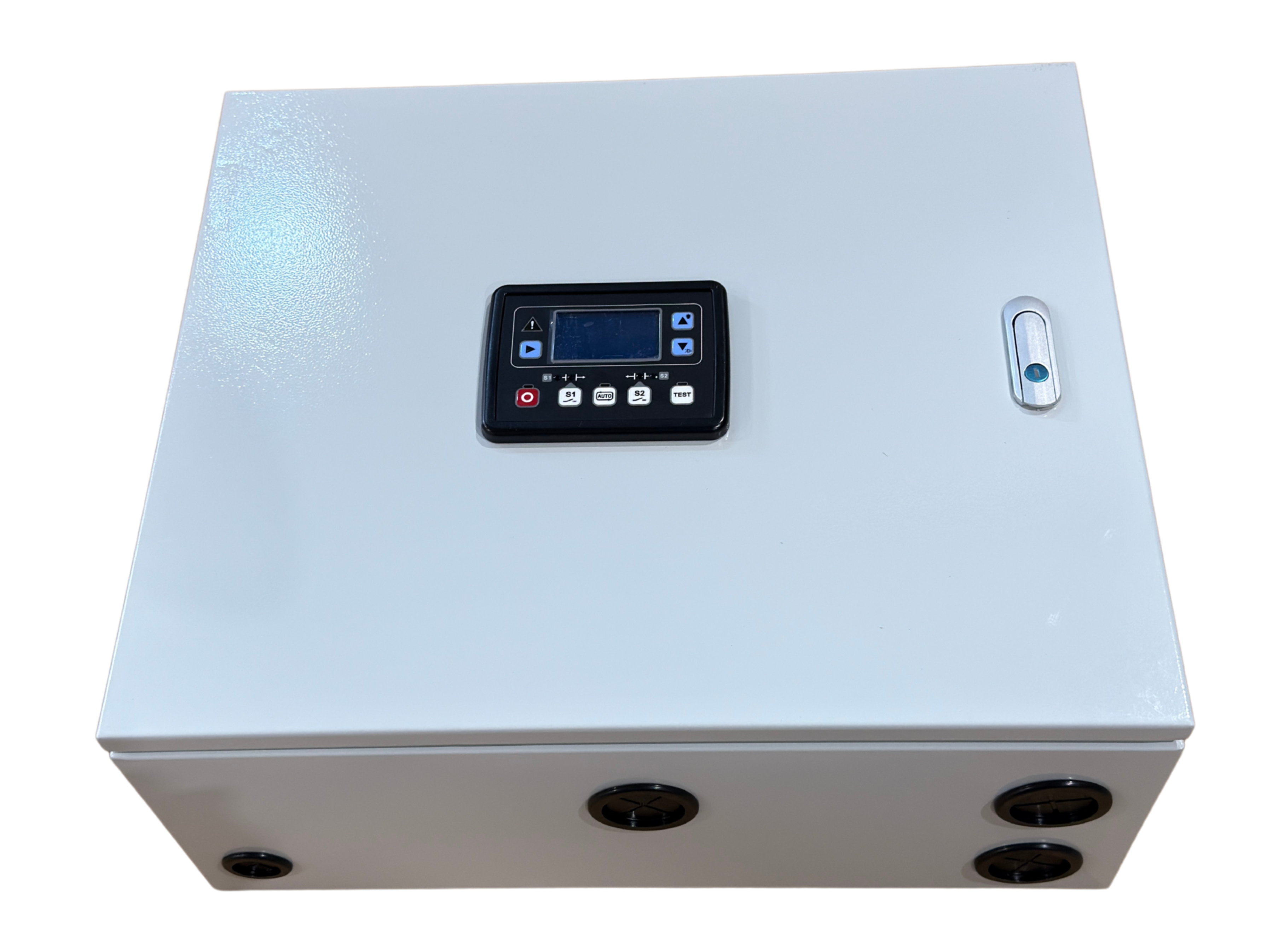

• An der Schaltschranktür befindet sich ein digitales Bedienpanel, das die Auswahl des automatischen und manuellen Modus, Tests sowie die Kontrolle der Betriebszustände ermöglicht. Im Inneren befinden sich der Umschaltmechanismus, die Steuerelektronik, die Klemmleiste, Relais, Sicherungselemente, ein Batterieladegerät und ein Erdungspunkt.
• Das integrierte Netzladegerät hilft, die Starterbatterie des Generators geladen zu halten, wenn Netzstrom verfügbar ist. Nach vollständiger Aufladung kann es in den Erhaltungslademodus wechseln.
• Der Schaltschrank ist in einem geschlossenen Metallgehäuse mit abschließbaren Türen, umlaufender Dichtung und vorbereiteten Kabeldurchführungen eingebaut. Das Gehäuse schützt die inneren elektrischen Komponenten und begrenzt zugleich den Zugang unbefugter Personen.

WARUM KUNDEN IHN WÄHLEN

• Automatische Umschaltung zwischen Stromnetz und Generator
• Nennstrom 125 A für leistungsstärkere dreiphasige Installationen
• Automatisches Starten und Stoppen eines kompatiblen Generators
• Kontrolle von Spannung, Frequenz und Phasenausfall
• Möglichkeit des automatischen und manuellen Modus
• Integriertes Laden der Starterbatterie des Generators

PRAXISTIPP

Der ATS-Umschalter muss korrekt auf die Leistung des Generators, die Absicherung des Objekts, den Kabelquerschnitt und die Spannung des Startsystems abgestimmt sein. Vor Bestellung und Installation empfehlen wir insbesondere, den Nennstrom 125 A, die Steuerspannung 24 V DC und die Art des Fernstarts des Generators zu prüfen.

WICHTIGE EIGENSCHAFTEN

• Automatischer Umschalter für zwei Stromquellen
• Hauptquelle: Stromnetz
• Notstromquelle: Generatorsystem
• Ein gemeinsamer Ausgang für die versorgte Last
• Nennstrom 125 A
• Betriebsspannung 230/400 V
• Steuerspannung 24 V DC
• Dreiphasiger Vierleiteranschluss A, B, C, N
• Automatischer und manueller Betriebsmodus
• Signal zum automatischen Starten und Stoppen des Generators
• Kontrolle von Überspannung und Unterspannung
• Kontrolle von zu hoher und zu niedriger Frequenz
• Kontrolle von Phasenausfall
• Einstellbare Zeitverzögerungen
• Integriertes Batterieladegerät des Generators
• Digitales Steuerpanel
• Umschaltmechanismus mit elektrischer und mechanischer Verriegelung
• Abschließbares Metallgehäuse
• Erdungspunkt und vorbereitete Kabeldurchführungen

VERWENDUNG / INSTALLATION / BEDIENUNG

Geeignete Verwendung

Der ATS-Umschalter eignet sich zum Beispiel für:

• Notstromversorgung von Produktions- und Betriebsobjekten,
• Werkstätten und Servicebetriebe,
• Lager- und Landwirtschaftsobjekte,
• Pumpen- und Technologiesysteme,
• Büro- und Geschäftsräume,
• Einfamilien- und Mehrfamilienhäuser mit entsprechender Elektroinstallation,
• weitere Betriebe, die einen kompatiblen Generator mit automatischem Start nutzen.

Prinzip des automatischen Betriebs

1. Der ATS überwacht die Spannung des Stromnetzes und des Generators.
2. Bei einer Netzstörung sendet er ein Signal zum Starten des Generators.
3. Nach Erreichen der korrekten Betriebswerte schaltet er die Last auf den Generator um.
4. Nach Wiederherstellung des Netzes schaltet er die Last zurück auf die Hauptversorgung.
5. Nach der eingestellten Verzögerung sendet er ein Signal zum Stoppen des Generators.
6. Der Generator bleibt im Bereitschaftsmodus vorbereitet.

Manueller Modus

Das Gerät ermöglicht auch die manuelle Umschaltung zwischen Haupt- und Notstromquelle. Vor dem manuellen Umschalten ist erforderlich:

• die versorgte Last zu trennen,
• Netzquelle und Generator auszuschalten,
• Steuereinheit und Umschalter in den manuellen Modus zu stellen,
• erst danach die Position des Umschalters zu ändern.

Manuelles Umschalten bei angeschlossener Last ist verboten. Der Umschaltmechanismus darf ebenfalls nicht manuell betätigt werden, wenn er auf AUTO gestellt ist.

Installation

• Schließen Sie die Netzzuleitung an die Klemmen der Hauptquelle an.
• Schließen Sie den Generatorausgang an die Klemmen der Notstromquelle an.
• Schließen Sie den ATS-Ausgang an die versorgte Last an.
• Schließen Sie das Steuerkabel zum Starten und Stoppen des Generators an.
• Schließen Sie die Leitungen zum Laden der Starterbatterie an.
• Schließen Sie den Schutzleiter an den Erdungspunkt an.
• Prüfen Sie nach Abschluss der Installation die Phasenfolge und die korrekte Funktion beider Quellen.
• Führen Sie einen Funktionstest für Netzausfall und Netzwiederherstellung durch.

Installation, Einstellung und Service dürfen ausschließlich von einem qualifizierten Elektriker oder einem autorisierten Servicetechniker durchgeführt werden. Im Gehäuse liegt gefährliche Netzspannung an.
