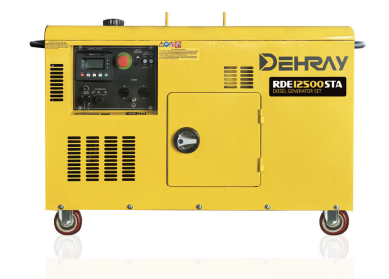

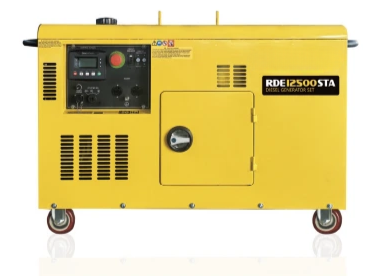

Dieselgenerator RDE12500STA3 11,25 kVA

Der Diesel-Stromerzeuger RDE12500STA3 bietet überall dort eine zuverlässige dreiphasige Stromversorgung, wo kein Stromnetz verfügbar ist oder bei dessen Ausfall eine Notstromquelle sichergestellt werden muss. Bei einer Frequenz von 50 Hz bietet er eine Nennleistung von 11,25 kVA und eine Maximalleistung von bis zu 12,5 kVA.

• Die Ausgangsspannung von 400/230 V ermöglicht die Versorgung dreiphasiger und einphasiger Geräte im Rahmen der Möglichkeiten des Generators und seiner Verschaltung. Der Nennstrom beträgt 16,3 A und der Leistungsfaktor des dreiphasigen Ausgangs 0,8.
• Für den Antrieb sorgt der Motor HD2V88 mit zwei in V-Anordnung stehenden Zylindern. Es handelt sich um einen luftgekühlten Viertakt-Dieselmotor mit Direkteinspritzung, einem Hubraum von 0,912 l und einer Leistung von 13,8 kW. Der Motor arbeitet mit 3 000 U/min.
• Der Alternator nutzt Selbsterregung und eine automatische Spannungsregelung AVR, die hilft, bei Laständerungen einen stabilen Ausgang aufrechtzuerhalten. Die zweipolige Ausführung ist mit einer Betriebsdrehzahl von 3 000 U/min verbunden.
• Das digitale Steuerpanel HGM4010N bündelt Betriebsdaten und Generatorsteuerung an einem Ort. Der Bediener hat einen Überblick über die grundlegenden elektrischen und betrieblichen Werte, und der Generator kann auch in ein automatisches Notstromsystem mit kompatiblem ATS-Umschalter eingebunden werden.
• Die geschlossene Konstruktion hilft, die Geräuschentwicklung zu begrenzen, und schützt Motor, Alternator sowie elektrische Komponenten. Der Geräuschpegel beträgt 75 dB(A) in 7 m Entfernung. Servicetüren ermöglichen den Zugang zum Motor und zu den üblichen Wartungsstellen.
• Der Kraftstofftank mit einem Volumen von 25 l bietet einen Dieselvorrat für längeren Betrieb. Der Kraftstoffverbrauch wird mit 250 g/kWh angegeben, der tatsächliche Verbrauch hängt jedoch von Last, Betriebsbedingungen und technischem Zustand des Geräts ab.

WARUM KUNDEN IHN WÄHLEN

• Dreiphasige Leistung 11,25 kVA für technische und betriebliche Anwendungen
• Maximalleistung bis zu 12,5 kVA
• Zweizylinder-Dieselmotor HD2V88
• Automatische Spannungsregelung AVR
• Digitales Steuerpanel HGM4010N
• Geschlossene Verkleidung und Kraftstofftank mit einem Volumen von 25 l

PRAXISTIPP

Berücksichtigen Sie bei der Auswahl des Generators auch den Anlaufstrom angeschlossener Motoren, Pumpen, Kompressoren oder weiterer induktiver Geräte. Ihre momentane Leistungsaufnahme kann um ein Vielfaches höher sein als der normale Betriebswert.

WICHTIGE EIGENSCHAFTEN

• Dreiphasiger Diesel-Stromerzeuger
• Nennleistung 11,25 kVA
• Maximalleistung 12,5 kVA
• Ausgangsspannung 400/230 V
• Frequenz 50 Hz
• Nennstrom 16,3 A
• Zweizylinder-V-Motor
• Viertaktbetrieb
• Direkte Kraftstoffeinspritzung
• Luftkühlung
• Automatische Spannungsregelung AVR
• Digitales Steuerpanel HGM4010N
• Geschlossene Konstruktion
• Geräuschpegel 75 dB(A) in 7 m Entfernung
• Kraftstofftank mit einem Volumen von 25 l
• Zwei einphasige Steckdosen
• Möglichkeit der Zusammenarbeit mit einem kompatiblen ATS-System

VERWENDUNG / INSTALLATION / BEDIENUNG

Geeignete Verwendung

Der Generator kann zum Beispiel verwendet werden als:

• Notstromquelle für Betriebs- und Wirtschaftsobjekte,
• Stromquelle auf Baustellen,
• Versorgung von Werkstätten und Servicearbeitsplätzen,
• Stromquelle für landwirtschaftliche Betriebe,
• Versorgung dreiphasiger Geräte mit angemessener Leistungsaufnahme,
• Energiequelle an Orten ohne Stromanschluss.

Aufstellung

• Stellen Sie den Generator auf einen festen, ebenen und ausreichend tragfähigen Untergrund.
• Sorgen Sie für freie Luftzirkulation zur Motorkühlung.
• Abgase müssen sicher aus Arbeits- und Wohnbereichen abgeleitet werden.
• Verwenden Sie das Gerät nicht in unbelüfteten geschlossenen Räumen.
• Schützen Sie den Generator vor Überflutung und extremen Witterungseinflüssen.
• Der elektrische Anschluss muss von einem qualifizierten Elektriker durchgeführt werden.

Vor dem Start

• Kontrollieren Sie den Motorölstand.
• Prüfen Sie die Kraftstoffmenge im Tank.
• Kontrollieren Sie den Zustand der elektrischen Verbindungen und der angeschlossenen Verkabelung.
• Vergewissern Sie sich, dass keine übermäßige Last angeschlossen ist.
• Kontrollieren Sie, ob die Lüftungsöffnungen nicht blockiert sind.
• Starten Sie den Generator vor dem Anschluss der Last zuerst und lassen Sie seinen Lauf stabilisieren.

Betrieb

1. Starten Sie den Generator ohne angeschlossene Last.
2. Kontrollieren Sie die Angaben auf dem Steuerpanel.
3. Schließen Sie Verbraucher schrittweise an.
4. Überschreiten Sie nicht die Nennleistung des Generators.
5. Achten Sie auf ungewöhnliche Geräusche, Vibrationen, Rauchentwicklung und mögliche Flüssigkeitslecks.
6. Kontrollieren Sie bei längerem Betrieb regelmäßig den Kraftstoffstand und den Betriebszustand.

Ausschalten

1. Trennen Sie die angeschlossenen Verbraucher.
2. Lassen Sie den Motor kurz ohne Last laufen.
3. Schalten Sie den Generator über das Steuerpanel aus.
4. Lassen Sie den Motor vor dem Nachfüllen von Kraftstoff abkühlen.
